工作原理
主軸帶動轉鼓繞自身軸線高速旋轉,在轉鼓內形成強大的離心力場。物料由底部進料口進入轉鼓內,在離心力作用下,迫使物料沿轉鼓內壁向上流動。質量輕的液體經轉鼓上部排液口排出,通過集液盤回收;質量重的固體沉積在轉鼓內壁上,形成沉渣層,停機后人工清除。
主要用途
用于固液兩相密度差很小的懸浮液澄清,廣泛的應用于生物醫學、中藥澄清、菌體回收、血液制品、植物提取、保健食品、飲料、化工等行業。
主要特點
?♦ 立式結構,占地面積小。
?♦ 柔性軸系,轉鼓上懸支撐,上部傳動。
?♦ 傳動機構全密閉罩殼,防止傳動過程中的粉塵污染。
?♦ 內外表面鏡面拋光處理,表面粗糙度可達到Ra0.2-0.4um,符合GMP規范。
配置選擇

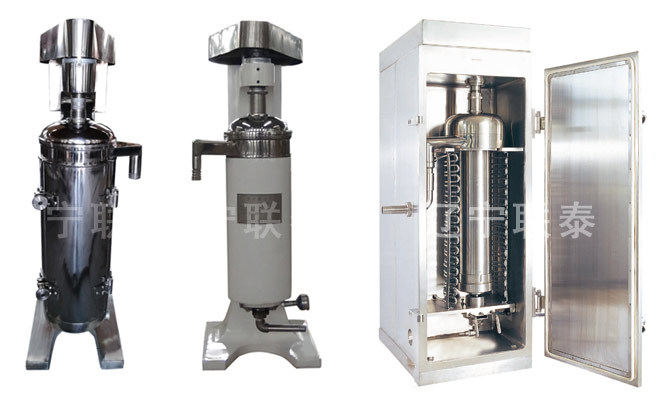

?♦ 外形結構:圓柱型前開門、筒式密閉、筒式前開門、方箱式、搖擺式等多種結構
?♦ 電機驅動:普通電機、防爆電機、變頻電機
?♦ 布料方式:平板中心布料、圓錐中心布料
?♦ 在線清洗:噴淋球、噴淋管
?♦ 傳動罩殼:全密閉、半密閉
?♦ 轉鼓拆卸:移動機械手、移動工作臺
?♦ 溫度控制:冷卻盤管
?♦ 電器元件:品牌供應
?♦ 表面處理:鏡面拋光、拉絲、亞光
?♦ 安全控制:變頻控制、氮氣保護、振動保護、速度監測、過載保護、開門保護、機電聯鎖
材料選擇:
?♦ 不銹鋼304、321、316、316L
?♦ 機身碳鋼或鑄鐵包襯不銹鋼材料

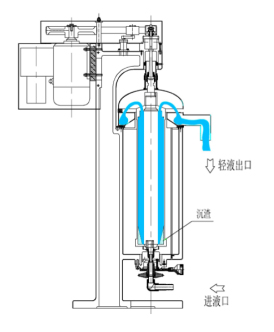

工作過程圖
技術參數
項目 |
GQ45 |
GQ75 |
GQ105 |
GQ125 |
GQ150 |
轉鼓內徑 |
45 |
75 |
105 |
125 |
142 |
沉降容積(L) |
0.45 |
2 |
5.5 |
7.4 |
10 |
通水能力(t/h) |
0.1 |
0.5 |
1.2 |
2 |
3 |
轉鼓轉速(r/min) |
28000 |
20000 |
16000 |
15000 |
14000 |
最大分離因數 |
19800 |
16770 |
15025 |
15500 |
15570 |
電機功率(kW) |
0.6 |
1.5 |
2.2 |
3 |
3 |
外形尺寸 |
580*650*750 |
800*400*1200 |
800*700*1400 |
850*700*1600 |
800*700*1600 |
機器重量 |
120 |
300 |
400 |
560 |
500 |
